مرور کلی محصول

تبدیل کننده رسانه FO یک چندگانه فابریک چهار گیگابیت اترنات به فیبر نوری با رابط های 4/8/16 E1، رابط های 4 گیگابیت اترنات و دو رابط نوری 2.5Gb / s است.که می تواند تا 16 E1s و 4 کانال مستقل گیگابیت اترنات با سرعت سیم را از طریق خط نوری انتقال دهد.

مبدل رسانه FO چهار رابط ایترنت گیگابیت مس (مواصفات LAN) را فراهم می کند که با استاندارد IEEE802.3ab 1000Base-T / IEEE802.3u 100Base-TX / IEEE802.3 10Base-T سازگار است.هر رابط از مذاکره اتوماتیک پشتیبانی می کند، که می تواند در حالت 1000M full-duplex، 100M full/half-duplex، 10M full/half-duplex کار کند؛ همچنین می تواند به 100M full/half-duplex تنظیم شود،10M حالت کامل/نیمی دوپلکس با زور (وضع 1000M کامل/نیمی دوپلکس نمی تواند با زور تنظیم شود). پيش فرضش مذاکره اتوماتيه

تبدیل کننده رسانه FO مدیریت می شود یکی از پشتیبانی شده برای کنترل از طریق Telnet، کنسول، پشتیبانی SNMP V1 و V2، تبدیل کننده رسانه FO می تواند ارائه 4/8/16 E1 رابط،کاربر می تواند کارت E1 را با 75Ω یا 120Ω ((پیش از سفارش اعلام) انتخاب کند تا نیازهای مختلف را برآورده کند.

ویژگی های محصول

◎طراحی جمع و جور با قفسه ارتفاع 1U 19 اینچ، و می تواند بر روی قفسه استاندارد نصب شود

n◎چهار کانال مستقل گیگابیت اترنت با سرعت سیم

n◎مواصفات نوری

Ø* دو رابط نوری، ماژول SFP نوع LC می تواند 30 کیلومتر باشد، قابل وصل شدن گرم.

Ø* نرخ بیت خط 2.5Gb / s است، فاصله انتقال اختیاری است ( بستگی به ماژول SFP دارد).

Ø*SFP MSA (INF-8074i) ، ITU-T G.695، استانداردهای FC-PI V2.0.

Ø* از حفاظت نوری 1+1 و سوئیچ محافظت خودکار (APS) با زمان بازیابی کمتر از 50ms پشتیبانی می کند.

Ø* از عملکرد ALS و Remote Power Down Detect (RPD) پشتیبانی می کند.

رابط n◎E1

Ø* ارائه می دهد 4/8/16 E1 رابط، RJ45/48 رابط پورت، HDB3، 2.048Mbos، سازگار با G.703، 75Ω یا 120Ω ((پیش از سفارش اعلام می شود) ، و متعادل / نامتعادل قابل انتخاب است.

Ø* تحمل و تولید جیتر به طور کامل با توصیه های ITU-T G.823 مطابقت دارد.

Ø*فعالیت بازپرداخت محلی/ریموتی پشتیبانی می شود.

Ø* از حلقه دستگاه و حلقه خط E1 پشتیبانی می کند که توسط طرف محلی برای آزمایش آسان کنترل می شود.

Ø* پشتیبانی از تابع E1 BERT جاسازی شده

n◎مواصفات اترنت

Ø*4 رابط های Gigabit Ethernet مس سازگار با IEEE 802.1q VLAN، استاندارد سریال IEEE802.3، تشخیص خودکار، MDI / MDIX، پشتیبانی از فریم های جمبو.

Ø* کانکتور RJ45 را اتخاذ می کند، از مذاکره خودکار پشتیبانی می کند، که می تواند در حالت 1000M full-duplex، 100M full/half-duplex، 10M full/half-duplex کار کند.

Ø*تکنیک ثبت اختراع شده برای تشخیص حلقه ایترنت.

Ø* پشتیبانی از تک پخش، چند پخش و چارچوب پخش.

Ø* فریم هایی را با طول بین 64 تا 1518/2000/9720 بایت می پذیرد.

Ø* پشتیبانی از کنترل جریان 802.3x و کنترل جریان فشار عقب

Ø* پشتیبانی از کنترل فیلتر طوفان پخش.

Ø*4K جدول آدرس های MAC، با 1s ~ 300s زمان پیری قابل تنظیم است، پیش فرض 300s است.

Ø* از تابع یادگیری پویا آدرس MAC پشتیبانی می کند.

Ø* پشتیبانی از عملکرد کنترل نرخ بندر.

Ø* پشتیبانی از VLAN مبتنی بر پورت، VLAN مبتنی بر برچسب IEEE802.1Q و QinQ (Double Tag VLAN)

Ø* آمار عملکرد برای هر رابط Ethernet را ارائه می دهد

Ø*از جمع آوری لینک پشتیبانی می کند

Ø* از عملکرد QoS پشتیبانی می کند

Ø* از پیشگیری از حملات DoS پشتیبانی می کند.

Ø* از عملکرد تشخیص توپولوژی خودکار (ATD) پشتیبانی می کند

n◎مواصفات مدیریت شبکه

Ø* پشتیبانی از CLI بر اساس رابط مدیریت RS232 (CONSOLE).

Ø* پشتیبانی از CLI مبتنی بر رابط مدیریت Ethernet (EMU) (TELNET).

Ø* از پروتکل مدیریت شبکه ساده (SNMP، V1 و V2C) پشتیبانی می کند.

Ø*آگاهی دستگاه و مانیتور وضعیت، پیکربندی حلقه پورت و غیره را اجرا می کند.

n◎ از یک کانال RS232 کاربر در حالت نقطه به نقطه پشتیبانی می کند

n◎نمایش کامل هشدار و آمار عملکرد

n◎ منبع برق اضافی، مصرف برق کمتر از 12W است

Ø*-37 تا -75VDC& 100-240VAC دسترسی قدرت دوگانه.

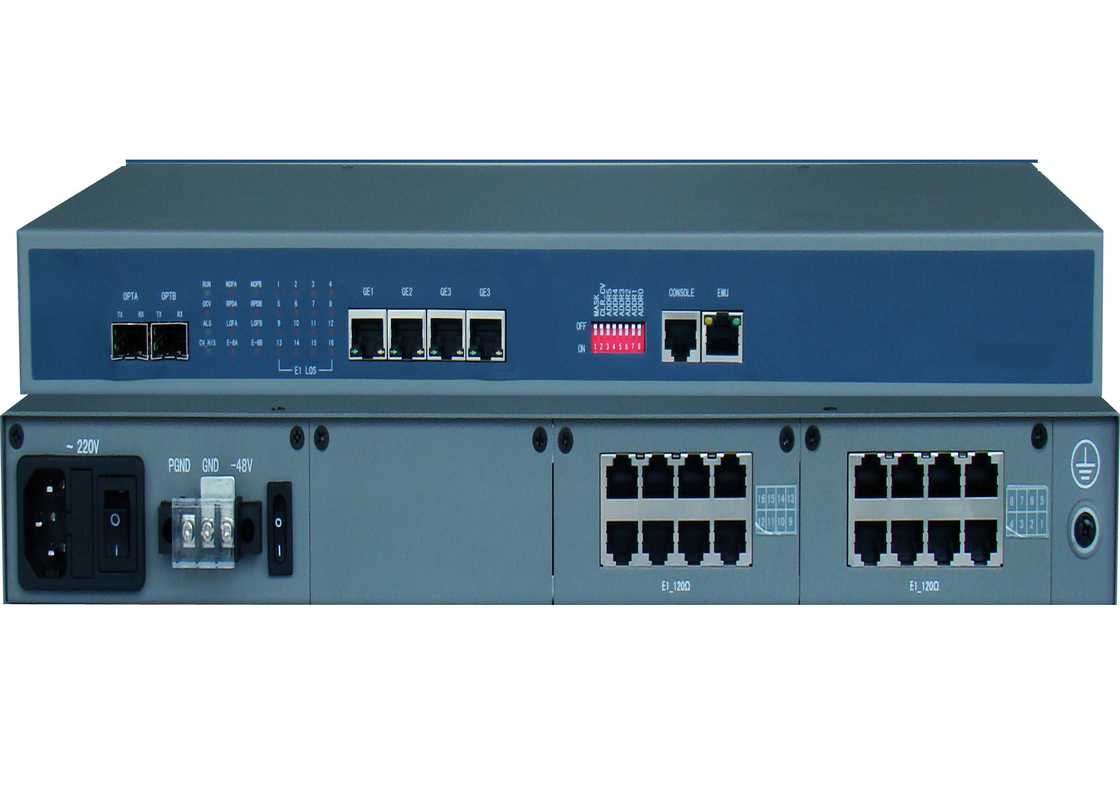

تصویر محصول
