ضد الکترومغناطیس مزاحم RS232 DB9 به فیبر تبدیل ویدیو

مبدل ویدئویی RS232 DB9 به مودم فیبر

بررسی اجمالی

این یک نوع رابط کاربری RS-232 و عملکرد بیشتر است فیبر نوری MODEM.بهترین انتخاب است برای اتصال RTU

به HOST یا کنترلر SC ADA.از فیبر نوری به عنوان واسطه انتقال استفاده می کند ، عملکرد انتقال سیستم را افزایش می دهد.ارتباطات

تجهیزات از تهدید م strikeثر برای برخورد صاعقه ، افزایش ، برهم زدن الکترومغناطیس در محیط امن جلوگیری می کنند.

عملکرد و ویژگی

الف) پشتیبانی از رابط RS-232

ب) ناهمزمان ، نقطه به نقطه ، سرعت تا 120Kbps

ج) پشتیبانی از ورودی 5 ولت DC ، مصرف 2 وات

د) انتخاب قدرت داخلی یا خارجی

ه) طول موج کار: 1310 نانومتر

f) میزان سیگنال تست خودکار ، انتقال خودکار با تاخیر صفر

راهنمای عملکرد

رابط: از استاندارد EIARS-232 پشتیبانی می کند

نرخ: 0-120Kbps

فاصله انتقال: پورت Rs-232 چند حالته 2KM ، یک حالته 20KM

محیط کار: -20 ℃ تا 70

نوع رابط: DB-9 زن (RS-232) ، رابط ST/SC/FC چند حالته ، رابط FC/SC/ST تک حالته

پین تعریف کنید

رابط قدرت

DCIN --------- 5V ورودی RS-232 پورت

در --------- ورودی RS-232

OUT --------- خروجی RS-232

GND --------- زمین

رابط فیبر نوری

در --------- ورودی فیبر نوری

OUT --------- خروجی فیبر نوری

چراغ نشانگر توضیح می دهد

قدرت: نشانگر قدرت

RxD: رابط فیبر نوری نشانگر دریافت را دارد

TxD: رابط فیبر نوری نشانگر ارسال

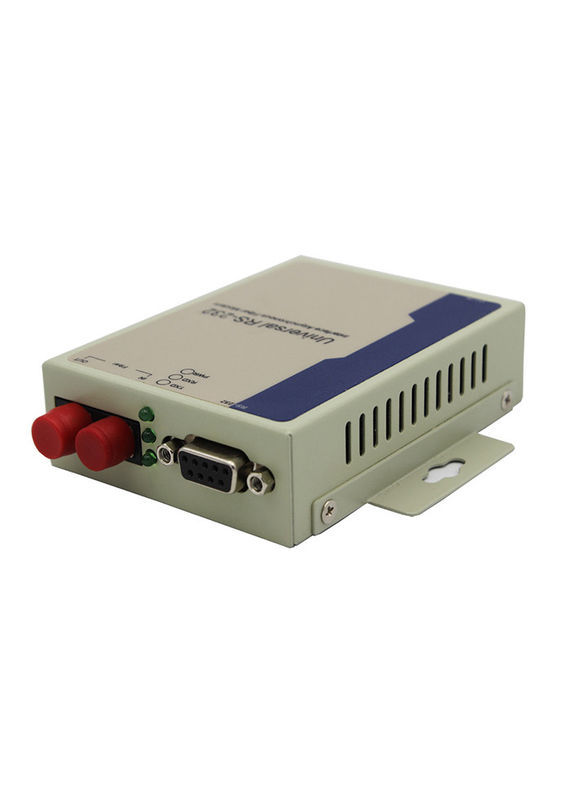

تصویر محصول

بسته بندی و حمل و نقل
