با اشتیاق بیشتر به هر مشتری خوب خدمت کنید!
حراجی:

|
| محل منبع: | چین |
| نام تجاری: | AEO |
| گواهی: | CE, FCC |
| مقدار حداقل تعداد سفارش: | 1 جفت |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی و کارتن |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 10000 جفت در ماه |
| شماره ورودی: | 2 | از دست دادن بازتاب: | > 15 دسی بل |
|---|---|---|---|
| تعادل: | 0-150m@1.485Gb/s | اتصال دهنده: | FC / PC （SC / PC اختیاری |
| کانال نوری: | 1 | نوع نوری: | تک حالت (چند حالته اختیاری) |
| طول موج: | 1310nm / 1550nm | فاصله Trasmission: | 0-100 کیلومتر |
| افت بازتاب نوری: | > 15dB | لرزش نوری: | <0.2UI |
| اتصال نوری: | FC / PC (SC / PC اختیاری) | پورت BNC: | 2 |
| سطح سیگنال BNC: | 800mV اسمی | زمان افزایش / سقوط BNC: | نشانه 200ps |
| براندازی BNC: | دامنه <10٪ | نرخ بیت های ویدئویی: | حداکثر 2.97 گیگابایت در ثانیه |
| بهتر: | <10 -9 | ||
| برجسته کردن: | مبدل 2CH HD SDI به فیبر نوری,مبدل 20km HD SDI به فیبر نوری,مبدل فیلم 3G SDI به فیبر |
||
2Ch HD-SDI / 3G-SDI ویدئو به فیبر مبدل 2 پورت BNC و 1 پورت نوری
پارامترهای فنی
| نوری | طول موج | 1310nm و 1470nm-1610nm |
| نوع فیبر | حالت تک ، تک فیبر (پیش فرض) | |
| مسافت | 20 کیلومتر | |
| رابط فیبر | FC (پیش فرض) LC / SC / ST (اختیاری) | |
| SDI Video | شماره رابط ویدئو | 2 |
| رابط فیزیکی | BNC | |
| حداکثر وضوح | 1920 x 1080 @ 60Hz | |
| امپدانس ورودی و خروجی فیلم | 75Ω (نامتعادل) | |
| ورودی / خروجی ویدئو ولتاژ را قرار می دهد | معمولی: 1 ولت ، حداقل 0.5 ولت ، حداکثر 1.5 ولت | |
| نرخ بیت ویدیو | حداکثر 2.97 گیگابایت در ثانیه | |
| استاندارد SDI ویدئو | 270 مگابیت در ثانیه (SD-SDI) ، 1.485 گیگابیت بر ثانیه (HD-SDI) ، SMPTE425M3Gb / s نگاشت (3G-SDI) ، SMPTE424M 3Gb / s رابط سریال (3G-SDI) | |
| داده ها | رابط فیزیکی | پایانه اتصال استاندارد صنعت |
| سیگنال رابط | RS485 / RS422 / RS232 / منچستر | |
| نرخ باود | 0-400Kbps | |
| بهتر | <10 -9 | |
| حالت کاربری | دوبلکس کامل / دوبلکس نیمه | |
| برق و مکانیک | الزامات توان ورودی | 5 ولت DC |
| آداپتور برق | AC 100 ولت ~ 240 ولت | |
| ابعاد | 19.2 * 16.7 * 4.9 سانتی متر | |
| بسته بندی | 34.5 * 21 * 9 سانتی متر | |
| وزن | 1.35 کیلوگرم | |
| محیطی | دمای کار | -20 ° C ~ + 75 ° C |
| دمای ذخیره سازی | -40 ° C ~ + 85 ° C | |
| رطوبت کاری | 0٪ ~ 95٪ (غیر متراکم) | |
| MTBF | > 100000 ساعت |
بررسی اجمالی
مبدل 2 کاناله HD-SDI / 3G-SDI به فیبر یک راه حل ایده آل و اقتصادی برای کاربردهای نظارتی است.ورودی الکتریکی 8 کاناله 3G-SDI / HD-SDI / SD-SDI را دریافت می کند ، سیگنال SDI را کاملاً به سیگنال نوری تک حالت تبدیل می کند ، سپس سیگنال نوری را به سیگنال SDI تبدیل می کند.از تصویر انتقال SDTV (143-540Mbps) و HDTV (1.485Gbps) ، 3Gb / s Mapping (3G-SDI) پشتیبانی می کند.هر دو فرستنده و گیرنده برای ایجاد مجدد سیگنال برای کیفیت سازگار ، یکسان سازی و بازگردانی را در واحد ورودی ایجاد می کنند.
امکانات
SDI Video
تعداد کانال ها: 2 کانال
ورودی / خروجی اتصال: BNC 75Ω
ولتاژ ورودی / خروجی: 1.0 ولت pp
نرخ بیت ویدیو: حداکثر 3.2 گیگابایت بر ثانیه
استانداردهای SDI ویدئو: 270 مگابیت در ثانیه (SD-SDI)
1.485Gbps / M (HD-SDI)
نقشه برداری 3Gb / s (3G-SDI)
داده ها
رمزگذاری داده ها: RS485 / RS422 / RS232 / منچستر
رابط فیزیکی: ترمینال پیچ استاندارد صنعتی
فرکانس / نرخ پشتیبانی: 0 ~ 400K در ثانیه
فیبر نوری
تعداد پورت نوری: 1
اتصال دهنده: Simplex FC
20 کیلومتر حالت تک
حالت تک: 1310 / 1550nm (گزینه)
برق و مکانیک
آداپتور برق: AC 100-240V به DC 5V 2A
مصرف برق: <3W
محیطی
دمای کار: - 5 درجه سانتیگراد C + 75 درجه سانتیگراد
دمای ذخیره سازی: - 5 C ~ + 85 C
رطوبت نسبی: 0٪ 95٪ (غیر متراکم)
MTBF:> 100000 ساعت

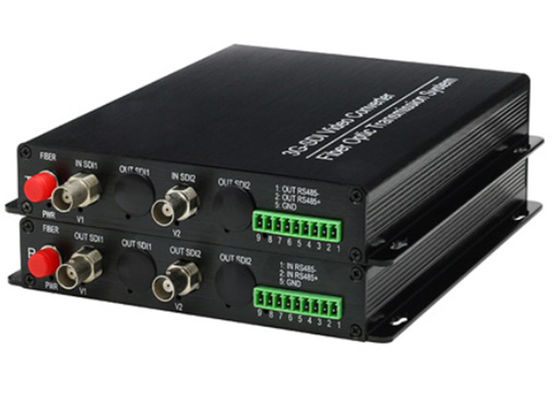

تصویر محصول
نمودار کاربردی
● همه بسته های ما بسته استاندارد بین المللی است
● ما محصولات خود را به محض تأیید سفارش تحویل خواهیم داد
